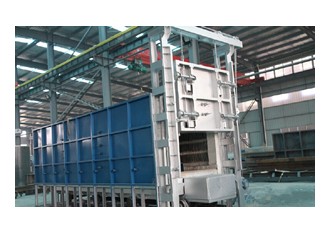

臺車式退火爐介紹
臺車式退火爐是國家標準節能型周期式工作爐，超節能構造，選用全纖維爐膛構造，節電30%。獨家生產選用復合式高鋁瓷釘組，臺車防撞擊密封磚，主動密封臺車和爐門，一體化連軌，不需根底設備，放在水平地 面即可運用。主要用于高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、45鋼、不銹鋼等淬火、退火、時效以及各種機械零件熱處理之用。
- 產品描述
臺車式退火爐特點說明
1、無噪聲，無環境污染。
1、額外功率：600KW±10%
2、額外電壓：380V
3、額外溫度：950℃4、頻 率：50HZ
5、相 數：3相
6、爐膛尺寸：8500x800x800mm（可按用戶要求）
7、爐膽尺寸：Φ600×8200mm
8、空爐損耗功率：32KW
9、控溫區數：3區
10、操控方式：P I D
11、爐溫均勻性：±5℃
12、真空極極限：1x10-3Pa；小于30min
臺車式退火爐爐形構造
主要由爐體（包含爐門）、爐襯、爐門升降及密封設備、爐車、爐車傳動組織、電加熱設備、溫度操控及記載體系等主要有些構成。不需根底設備，放在水平地面即可運用。
一、爐體
（1） 爐襯：
本爐襯選用具有優秀隔熱保溫功能的全硅酸鋁耐火纖維毯，通過特殊加工組合成大板塊，最后組合成爐襯。
選用耐火全纖維大板塊構造的爐體，具有優秀的隔熱功能。全纖維爐襯其分量僅為耐火磚爐體的1/30，不但具有優秀的保溫功能，還比同規格的磚體電阻爐節能30%左右，升溫速度進步。
全纖維耐火構造熱震穩定性好，耐急冷急熱，運用壽命比磚體爐長。這種爐體修理十分便利，若因機械碰撞而損壞，只需進行局部的修補即可運用。這種爐襯還具有設備簡便，施工時間短的特點。
（2） 鋼構造：全纖維大板塊爐襯吊掛在鋼骨架上，鋼骨架由型鋼、
鋼板等焊接而成，輕巧并牢靠。本爐因選用全纖維大板塊構造的爐襯，因此其鋼構造較傳統的耐火磚爐子大為輕巧。
二、電加熱設備
選用先進的掛幫構造，輻射效率高，強化了爐內熱交流，進步了爐子熱效率，并延長了電熱元件的運用壽命。電熱元件選用Cr21AL6Al6 電阻帶，選用特制模具加工成波形構造，分組懸掛在爐壁固定件（陶瓷螺桿）上，設備、修理十分便利，運用壽命較長。臺車電熱元件選用OCr25Al5材質螺旋形構造。
三、爐車：
（1） 耐火隔熱材料：臺車面為承重層選用重磚，以確?？箟簭姸?。隔熱層分兩層，
第一層為硅藻土磚，第二層為輕質粘土磚，以確保隔熱作用。臺車周邊選用重質異型耐火磚，以進步強度。
（2） 爐車鋼構造：車架由橫梁及縱梁構成，其剛性確保在滿負荷重載情況下不變形。縱梁下裝有導輪設備，選用傳動組織。車兩邊設有與側密封配套的密封設備。
（3） 安全連鎖設備：
進出爐都設有雙保險限位組織及與爐門的連鎖組織，確保安全操作。爐車進出靈敏，定位精確。
四、爐門：
1.構造：本爐爐門選用輕型鋼構造骨架，耐火纖維做隔熱保溫材料
2.爐門提升動力：爐門選用電動升降，電動葫蘆裝在爐門龍門架上方。
3.爐門密封：本爐門選用特殊彈簧與凸輪組織主動壓緊和軟邊密封設備，可使爐門與爐體主動壓緊，確保爐子在生產過程中一直處于密封狀態，杜絕了高溫爐氣的外逸，改進了工作環境，確保了爐溫均勻性，增強節能作用。這種爐門密封設備構造簡略，安全牢靠，修理便利。這種組織在近幾年生產的全纖維棉臺車爐中運用作用很好。
4.安全維護：
本爐門設有上、下行程雙保險限位組織及與爐車的連鎖設備，爐車設有進、出雙保險限位組織。爐門一敞開，即主動切斷電熱元件供電，爐門關閉狀態時，臺車不得進出。限位開關選用名牌產品以確保安全操作。
五、密封：
一臺爐子密封狀況的好壞，直接影響到爐內溫度的均勻性和 電力消耗。本爐在爐子的各結合部都采取了密封設施，分述如下：
（1） 爐門與爐體、爐車的結合部：這一結合部是臺車式爐最難以密封，又是爐子泄露最大的部位，本爐子選用彈簧壓緊加爐門軟邊組織密封。可以使這一部位
密封很好，調理便利。
（2） 爐體與爐車兩邊的結合部：因為爐體與爐車有相對進出，考慮到加熱后的脹大，這一部位應有一定的空隙，所以此部位選用沙封兼應用全纖維特性進行軟密封構造密封。這種密封構造的特點是密封牢靠，調理便利。
（3） 爐車與爐體后面的結合部：選用刺進-軟邊密封，利用爐車本身動力壓緊。歸納選用以上密封技術，確保爐子在生產過程中一直處于密封狀態，杜絕了高溫爐氣是外逸，改進了工作環境，并增強節能作用。
六、溫度操控與記載體系：
整臺電爐分3個-溫區獨自控溫，每個溫區選用一只雙芯熱電偶控溫及溫度檢測，操控方式為程控PID主動調理，選用可控硅過零觸發電路進行溫度調整，過零觸發。選用智能數顯表溫控儀可以對溫度設定、修正、數顯、操控及超溫后聲光報警。
